鍛鋼浮動球閥Class150-400lb

發布日期：[2018-08-13] 點擊率：

片式鍛鋼球閥,具有性能優良,可靠性強,外形美觀,用途廣泛.價格合理等優點,是管道閥大力推薦的產品.

零件名稱 Part name	材料 Material
閥體/蓋 Body/Bonnet	A105、304、316、304L、316L
球體 Ball	A105+HCr(Nip),2Cr13,304,316,304L,316L
閥桿 Stem	2Cr13,304,316,304L,316L
閥座 Seat	PTFE、PPL、尼龍101

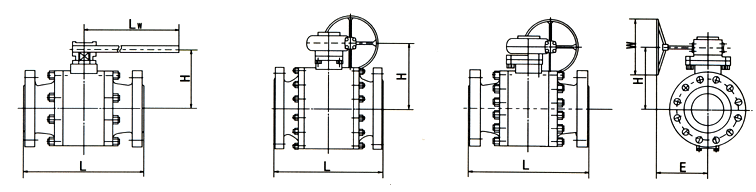

ANSI Class150 PN1.6壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)

公稱通徑	NPS	1/2"	3/4"	1"	1"-1/4"	1"-1/2"	2"	2"-1/2"	3"	4"	5"	6"	8"
公稱通徑	DN	15	20	25	32	40	50	65	80	100	125	150	200
球孔直徑		13	19	25	32	38	52	65	76	102	127	152	203
L		108	117	127	140	165	178	191	203	229	356	394	457
H1		55	65	70	78	85	105	128	135	155	180	270	335
Lw		130	130	160	160	230	230	400	400	700	700
H												292	400
W												86	600
E												241	349
F												86	116
重量		2.3	3	4.5	6.5	7.0	9.5	15	19	33	58	75	130

ANSI Class300 PN2.5 PN4.0壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)

公稱通徑	NPS	1/2"	3/4"	1"	1"-1/4"	1"-1/2"	2"	2"-1/2"	3"	4"	5"	6"	8"
公稱通徑	DN	15	20	25	32	40	50	65	80	100	125	150	200
球孔直徑		13	19	25	32	38	52	65	76	102	127	152	203
L		108	117	165	178	190	216	241	283	305	381	394	457
H1		55	65	70	78	85	105	128	135	155	180	270	335
Lw		130	130	160	160	230	230	400	400	700	700
H												292	400
W												86	600
E												241	349
F												86	116
重量		25	3.5	5.5	8.5	10.5	14.5	21.5	28	42	70	95	150

ANSI Class400 PN6.3壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)

公稱通徑	NPS	1/2"	3/4"	1"	1/4"	11/2"	2"	21/2"	3"	4"	6"
公稱通徑	DN	15	20	25	32	40	50	65	80	100	150
球孔直徑		13	19	25	32	38	52	63	76	102	152
L	RF&B	165	190	216	229	241	292	330	356	406	495
H1		62	68	78	85	100	115	145	150	170	260
Lw		130	160	160	230	230	400	400	700	700
H										270	310
W										450	600
E										241	349
F										86	116
重量		19	43	76	132	340	470	650	870	1260	1862
